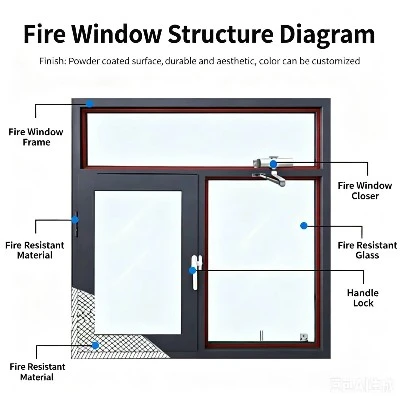

Struttura Prinċipali tal-Qafas tal-Azzar reżistenti-in-nar u-Is-Sħana (Tagħbija-u Waqfa Termali)

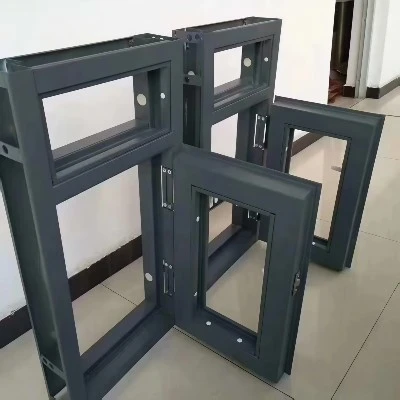

(I) Disinn tas-Sustrat tal-Profil (Ħxuna Obbligatorja tal-Ħitan għal kull Standard Nazzjonali)
Folja tal-azzar irrumblat kiesaħ -dip galvanizzat kiesaħ-hija adottata bi ħxuna ta 'saff galvanizzat ta' mhux inqas minn 80 μm, li jipprevjeni korrużjoni rapida u trattib taħt temperatura għolja:
Il-ħxuna nominali tal-ħajt tal-materjali prinċipali għall-frejms tat-twieqi u l-mullions m'għandhiex tkun inqas minn 1.2 mm; ħxuna ta' 1.5 mm hija rakkomandata għal twieqi ta' Klassi A reżistenti għan-nar-għoli.
Il-ħxuna tal-ħajt ta' frejms ta' sash mobbli m'għandhiex tkun inqas minn 1.0 mm; għal sashes b'wisa 'wieħed aktar minn 1.8 m, il-ħxuna għandha tiżdied għal 1.2 mm.
Folji tal-ħadid irqaq ta' 0.8 mm jew inqas u profili stampati sempliċi b'saff wieħed- huma strettament ipprojbiti.
(II) Sezzjoni mgħawġa ta' -kavità Termali b'ħafna kavità (Pontijiet Termali tal-Blokk tal-Metall)
Il-profil jadotta struttura bi tliet-kavità f'saffi biex jaqta' sewwa l-mogħdijiet ta' konduzzjoni tas-sħana diretta tal-azzar:
Kavità reżistenti għat-temp ta' barra-: Tipprovdi reżistenza għall-korrużjoni fuq barra u reżistenza għall-pressjoni tar-riħ mingħajr materjali tal-mili.
Kavità ċentrali ċentrali reżistenti għan-nar-(saff tal-insulazzjoni tas-sħana-tal-qalba): Mimli bis-sħiħ b'qoton reżistenti għan-nar-silikat tal-aluminju tal-Klassi A b'densità tal-massa ta' Ikbar minn jew ugwali għal 96 kg/m³ u konduttività termali Inqas minn jew ugwali għal 0.03 W/(m·K). Il-materjal ma jiddewwebx f'temperaturi għoljin u ma joħroġx gass taċ-ċmieni tossiku; il-mili għandu jkun dens mingħajr ħofra jew vojt.
Kavità tal-buffer ta' ġewwa: Tirriżerva konċessjoni għall-espansjoni termali u tassorbi deformazzjoni ta'-temperatura għolja flimkien ma' komponenti tas-siġillar.
(III) Struttura ta' Siġillar-reżistenti għan-nar għall-Konnessjoni tal-Ħitan tal-Qafas-
Spazji bejn il-frejms tat-twieqi u l-ħitan huma kanali ewlenin tal-penetrazzjoni tal-gass taċ-ċumnija, li jadottaw disinn ta 'siġillar f'saffi:
Spazju ta' 20-30 mm għandu jkun riżervat bejn il-qafas tat-tieqa u l-ħajt, mimli b'suf tal-blat reżistenti għan-nar- ġewwa u miksi b'siġillant reżistenti għan-nar reżistenti għal temperatura għolja esternament.
Strixxi tas-siġillar intumexxenti tal-grafita huma pre-inkorporati tul it-tarf ta 'barra tal-qafas tat-tieqa, li jespandu 3-5 darbiet meta jissaħħnu biex jimblukkaw il-lakuni fil-ħajt.
L-ispazjar tal-boltijiet ta 'espansjoni fissi m'għandux jaqbeż is-600 mm, b'mhux inqas minn 2 punti ta' twaħħil fuq kull naħa. Is-siġillant reżistenti għan-nar għandu jimtela parzjalment fil-pożizzjonijiet tal-boltijiet biex tiġi iżolata l-konduzzjoni tas-sħana.

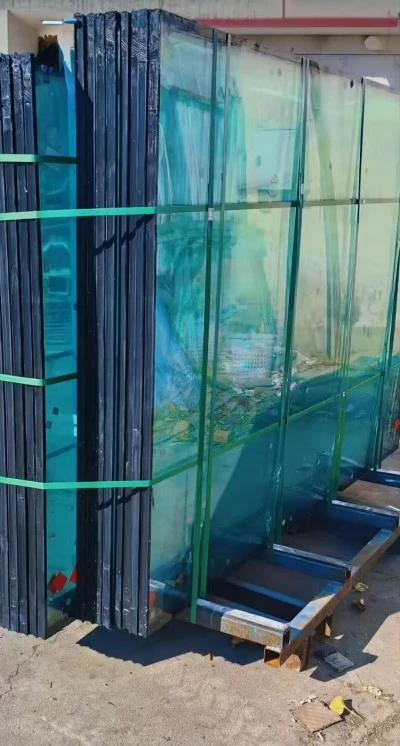

Is-Sħana Kompost tal-Klassi A-Is-Sistema ta' Ħġieġ li ma jgħaddix in-nar (Komponent Ewlieni ta' Insulazzjoni tas-Sħana)
-Biċċa waħda taċ-ċesju-potassju mhux-insulazzjoni tan-nar-ħġieġ (Klassi C) huwa pprojbit għat-twieqi tan-nar tal-azzar li jiżolaw is-sħana-. -Saff doppju tal-ħġieġ kompost mit-tikħil kontra n-nar għandu jiġi adottat biex jimblokka t-trasferiment tas-sħana radjanti:
Struttura tal-ħġieġ f'saffi: -Saff doppju tal-ħġieġ float ittemprat b'saff ta 'ġell reżistenti għan-nar-ibbażat fuq l-ilma; il-ħxuna totali lesta m'għandhiex tkun inqas minn 25 mm.
Mekkaniżmu tal-imblukkar tas-sħana: Il-ġel malajr jiffowm u karbonizza fi 300 grad biex jifforma saff dens tas-sħana-insulazzjoni tal-karbonju, li jimblokka aktar minn 90% tar-radjazzjoni termali b'temperatura għolja-u jżomm iż-żieda fit-temperatura fuq in-naħa mhux-nirien fil-limiti standard.
Kontroll tad-distakk tal-assemblaġġ: Għandu jinżamm vojt uniformi ta' 3–5 mm bejn il-qafas tas-sash tal-ħġieġ u tal-azzar. Għandu jintuża biss siġillant reżistenti għan-nar-għoli; is-siġillant ordinarju tas-silikonju li ma jgħaddix mit-temp huwa pprojbit (se joħroġ u jfalli taħt temperatura għolja).
Struttura taż-żibeġ reżistenti għan-nar-: Żibeġ tal-azzar integrati jkebbew bis-sħiħ it-truf tal-ħġieġ, bi strixxi tas-siġillar reżistenti għan-nar-imwaħħla man-naħa ta 'ġewwa biex jikkumpensaw għad-differenza fl-espansjoni termali bejn il-ħġieġ u l-azzar u jipprevjenu awto-splużjoni kkawżata mill-estrużjoni.
Rekwiżiti ta 'konformità: Il-ħġieġ għandu jkollu ċertifikazzjoni indipendenti 3C, u l-limitu tar-reżistenza għan-nar tiegħu m'għandux ikun inqas minn dak tal-assemblaġġ sħiħ tat-tieqa.
Ħardwer reżistenti għat-temperatura-n-nar-kontrollat u Struttura ta' Għeluq Awtomatiku (Struttura Obbligatorja għal Twieqi Mobbli)
Link fusible attivat termalment: Topera f'temperatura ta '73 grad ± 0.5 grad. Wara li jiddewweb bis-sħana, ix-xaxx tat-tieqa għandu jingħalaq għal kollox u jissakkar fi żmien 60 sekonda.
Ċappetti reżistenti għan-nar-: Ċappetti speċjali tan-nar tal-azzar li għaddew mit-testijiet tar-reżistenza għan-nar. Huma mhux ser irattab jew ksur taħt temperaturi għoljin, b'minimu ta '2 settijiet imwaħħla għal kull sash.
L-għeluq tat-twieqi, is-serraturi tan-nar u t-tappijiet huma kollha ħardwer reżistenti għan-nar-ċertifikat 3C-b'durabilità tal-ftuħ-għeluq ta' mhux inqas minn 10,000 ċiklu.
It-twieqi wiesgħa tal-kaxxa għandhom ikunu mgħammra b'waqfa ta' sekwenza biex jipprevjenu stress irregolari li jwassal għal għeluq mhux komplut u permezz ta' vojt.
